红外线气动无压风门

2021-05-291883次

红外线气动无压风门结构简单,操作可靠,不仅能够避免风门关闭不严而导致的风门变形及巷道漏风,解决由于停电而导致风门无法使用的问题,还无需掘进风门硐室,简化了风门的安装操作,降低了安装成本。

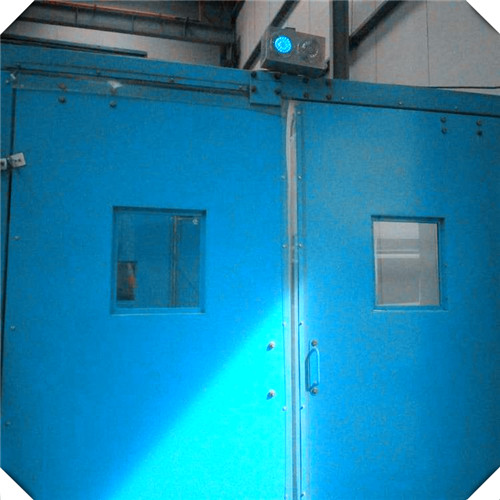

红外线气动无压风门

红外线气动无压风门包括设置在巷道内的门框I及设置在所述门框I内的两扇门扇2,所述两扇门扇2朝向所述门框I的同一侧开启;所述门扇2上设置有用于驱动所述门扇2的开启或关闭的气动连杆3,所述气动连杆3上连接有气缸4,所述气缸4上连接有用于控制向所述气缸4供气的电磁阀5和手动开关6,所述电磁阀5上还连接有光电开关传感器7 ο在此基础上,本实用新型还可以在所述门扇2上还可优选地设置小风门8和透视窗9,藉此提高风门使用的灵活性及方便性。
红外线气动无压风门使用时,所述光电开关传感器7连续发出光电信号,行人或车辆经过所述光电开关传感器7时会阻断光电信号,进而触发光电开关传感器7,所述光电开关传感器7进一步作用于所述电磁阀5,所述电磁阀5打开供气系统向所述气缸4供气,所述气缸4在风压的作用下伸缩,进而带动气动连杆3的运动,实现了两扇门扇2启闭的方向时刻保持同步,故风压越大风门关闭越严密,从而避免了由于两扇门扇2开启方向不同而导致的风门变形及风门关闭不严的问题,进而解决造成巷道漏风的问题。
红外线气动无压风门同样可以在巷道内设置两道风门,当第一组风门自动打开后,行人或车辆通过第一组风门,继而触发位于两道风门之间的光电开关传感器7,所述电磁阀5关闭第一组风门,自动打开第二组风门,待行人、车辆通过后自动关闭第二组风门。
红外线气动无压风门还在所述气缸4上连接了手动开关6,当所述光电开关传感器7供电中断而无法触发所述电磁阀5正常工作时,本实用新型提供的气动风门还可利用手动开关6来人工开启或关闭所述气动风门,从而避免了断电对矿井下的正常生产运输工作造成的影响。
红外线气动无压风门采用气动代替电动控制风门的开启和关闭,解决了因供电系统不可靠造成自动风门无法使用问题。此外,与现有技术的风门相比,本实用新型提供的气动风门无需再引入电机、配电柜、配重等配件,这样的结构不但使风门安装更加简便,降低风门因配件的不可靠性造成的故障率,还无需再设置掘进风门硐室,直接施工风门墙体即可安装风门,省去了掘硐室的经济成本,同时也彻底消除了炮掘时存在的安全隐患。
