纯气动单扇正反无压风门(煤矿用)气动正反风门

目前矿井在用无压风门均为双扇大尺寸风门,个别地点安装单扇风门为自行加工,为实现井下风门的自动化,计划对井下一处单扇风门进行改造。

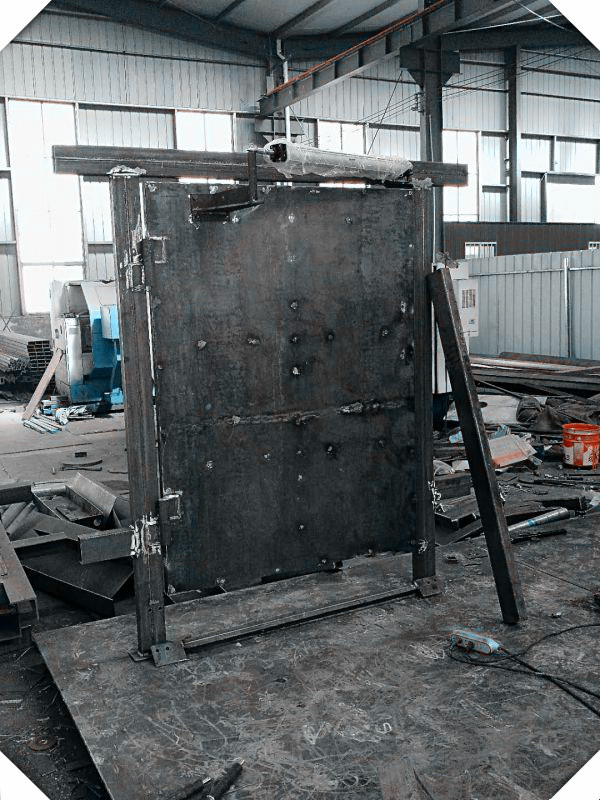

纯气动单扇正反无压风门

二、货物名称

1)纯气控单扇正反铁质无压结构风门1套(每套正反共四扇),每套道风门配置气控装置1,加装语音报警功能。两道正向风门之间实现闭锁,只能打开一道风门,每套两个正向风门配置1套相互连锁装置,两个反向风门配置1套相互连锁装置。2到正向风门机械闭锁装置。

2)配备灯光和语音两种报警方式,车辆或人员经过时,可发出语音提示。

3)每道风门上部设置一套手动调节风窗。

三、技术总体要求

规格风门尺寸:(1.8m×(2.2m(宽×高),以上合计4道,每组2道、风窗尺寸:(1.2m×(0.6m(宽×高),以上合计4道。每组2道、1.7m×2m(宽×高),以上合计4道。

1)尺寸为净通过尺寸,含透视窗

2)风门开启形式:异向同步开闭;

3)风门开启力:<150N;门扇开启角度:≥90度。

4)门扇与门扇、门扇与门框之间加装密封胶垫,双向密封,确保密封性能良好。

5)门框、门扇采用全钢喷漆结构,风门颜色:蓝色。防腐、防潮、阻燃、强度大、不变形。

6)两道正向风门需安装机械闭锁装置,确保风门实现机械闭锁。

风门、风窗材质:

门框采用100mm*60mm*4mm方管;

门扇骨架采用50mm*50mm*3mm方管,面板采用厚度不小于2mm的钢板。

6) 系统简单,易安装、易维护。


四、货物使用环境及范围

1、周围环境温度-5℃~60℃

2、海拔高度:-2000m~+3000m;

3、周围空气月平均相对湿度为不大于95%(25℃);

4、使用在有瓦斯和煤尘爆炸危险的场所;

5、在无破坏气密的气体或蒸汽环境中;

6、采用纯气动,安全可靠,对矿用特殊环境无不良影响。大气压力:0~3000Pa    0~6m/s

7、无破坏绝缘的腐蚀气体和导电尘埃的环境。

8、当设备无风情况下通过机械闭锁,实现人工开启一道,另一道不能同时开启。
