光控气动无压风门

2021-05-291884次
一、概述该型风门是我国矿山井下较为理想的一种光控气动自动无压风门,此风门包括三部分,即无压风门部分、驱动(气动)部分和控制部分。该风门门体结构简单、强度高、密封严密、安全可靠、操作简单等突出优点,具有性能稳定可靠、体积小、重量轻、使用方便等优点,每组风门的两道风门之间还可实现电气闭锁,可有效地防止矿井风流短路的发生;驱动部分主要由气缸、气动控制箱等组成。
二、光控气动无压风门用途该风门主要用于煤矿井下进回风巷和主要进回风巷之间每个联络巷道中。

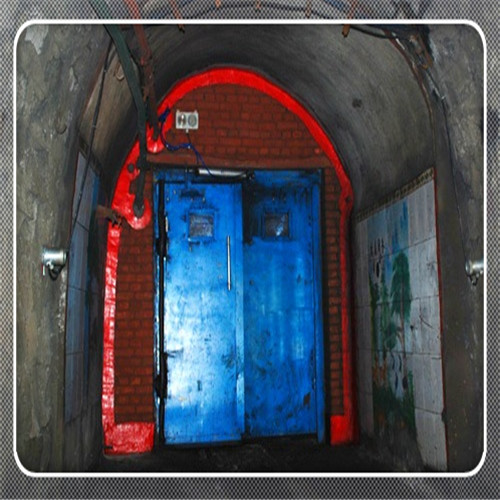

光控气动无压风门
三、光控气动无压风门特点
1.每道风门的两侧各配有一个红外线传感器探头,当有人或车通过风门时能够实现风门的自动启闭;
2.门扇为钢制结构,强度大,密封严密,漏风量小;
3.关闭平稳,安全可靠;
4.双向隔风,不须再设反向风门;
5.工作简便可靠,具有自动和手动两种操作功能;
6.结构简单,易维护;
7.两道风门之间可通过电气实现闭锁。

四、光控气动无压风门适用条件无严重滴水和溅水的井上下环境;有爆炸性气体和煤尘的矿井;有煤(岩)和瓦斯(二氧化碳)突出性危险的矿井。
五、主要技术参数
1.门体部分风门开启形式:异向同步开闭;门扇开启角度≥90°。
2.驱动部分气源压力:0.5~0.6?Mpa。
