压力平衡气动无压风门工作原理

2023-02-14562次
压力平衡气动无压风门每道风门两侧的巷道壁上都安装有隔爆按钮和光电式接近传感器,同时每道风门也安装有检测风门开闭状态的电感式接近传感器。初始时2道风门均处于关闭状态,当巷道中人员或矿车需要通过风门A 时,风门A外侧光电式接近传感器SCI检测到有人员或矿车信号后,风门控制器接收到该信号驱动电磁阀,推动执行机构气缸A开启风门,电感式接近传感器SD2检测到风门的开启。此时,语音声光报警装置A发出警示语“请注意安全,风门已开启"且绿色指示灯亮,另一道风门B的闭锁电磁阀启动,语音声光报警装置B有提示语“请您稍候,前方风门已打开"且红色指示灯亮。经过适当延时,风门A 内侧光电式传感器SC2检测到行人或矿车通过后,风门控制器释放电磁阀,风门A关闭,待电感式接近传感器SDI检测到风门A完全关闭后,语音声光报警器停止报警提示,进人待机状态。同理,行人或车辆通过另一道风门B时动作过程相同。反向通过两道风门时控制过程一样,只要确保同一时间内至少有一道风门处于关闭状态。
  手动操作状态下,按下风门一侧的隔爆按钮,风门完全打开到位后,松开隔爆按钮,待行人或矿车通过,操作风门另一侧隔爆按钮关闭风门,关闭到位后松开隔爆按钮,通过另一道风门时的操作同理。

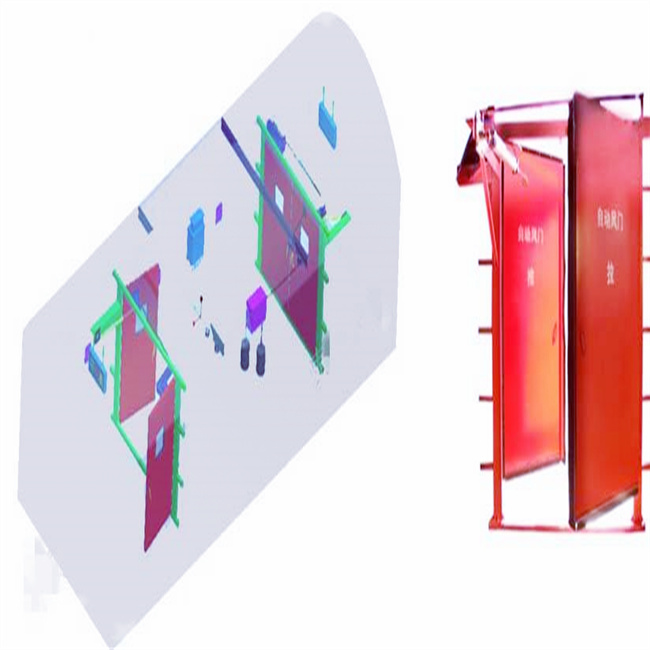

压力平衡气动无压风门
压力平衡气动无压风门优点
(1)自动无压风门系统开启力与风压大小及方向无关,行人或车辆通过时,风门可以自动打开,待行人或车辆通过后自动关闭,无需人力开启、费力小方便实用;
(2)无压风门系统设有互相闭锁的2道风门,同一时间只能一道风门开启,并且优先关闭,无须再设反向风门,双向隔风有效解决了通风系统短路运行问题;
(3)利用压力平衡原理,采用压缩空气为动力,无压风门在重锤作用下,关闭平稳可靠,如遇停气,可打开紧急排气阀,实现手动打开或关闭风门;
(4)无压风门系统有较好的防潮湿、防腐蚀、防火隔爆性能且具备语音提示和LED显示2种报警方式。
