气动无压风门的门体结构,气动无压风门特点,气动无压风门的安装

2022-05-25658次

气动无压风门是矿井下较之前手动无压风门的基础上,改装了风门闭锁装置,利用气源作为动力,开启风门,更加的省力。

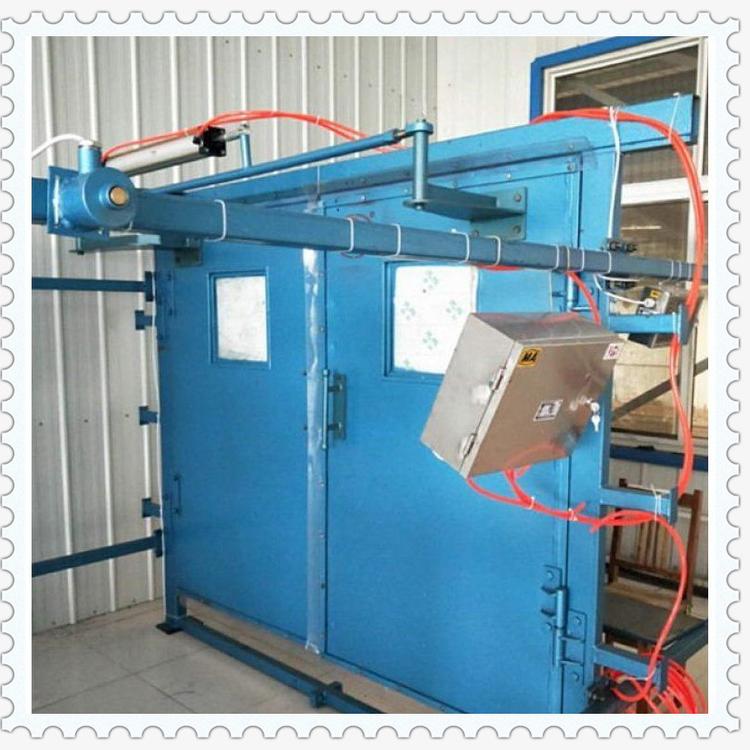

气动无压风门

气动无压风门的门体结构:
门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构,密封材料为橡胶制品。气动无压风门包括风门、分别设在相对两个门框上的传动机构,所述的两个门框之间设有一闭锁箱,闭锁箱内设有可交替升降或同时升降的两个等质量的重锤,两个重锤分别经钢丝绳与传动机构相连,所述的两个重锤之间设有固定在闭锁箱上的闭锁失效动作气缸,闭锁失效动作气缸的推杆上设有呈三角形可限制两个重锤交替闭锁的闭锁块,闭锁块与闭锁箱内壁之间设有恢复闭锁限位弹簧。该气动无压风门能异向同步开闭,运用链杆平衡机构,保证了风门打开省力、方便灵活
气动无压风门特点:
1、门扇为钢制结构,强度大。
2、密封严密,漏风量小。
3、关闭平稳,安全可靠。
4、双向隔风,不须再设反向风门。
5、操作简便可靠,具有气动和手动两种操作功能。
6、结构简单,易维护。
7、两道风门之间可通过气动元件实现闭锁。
主要技术参数:
风门开启形式:异向同步开闭;
门扇开启角度≥90°
气源压力:0.5~0.6 Mpa
气动无压风门的安装应按施工图及有关规定进行施工:
1、QFM系列气动无压风门的安装要求
(a)、安装之前需矿方所备物品有:扳手、水平仪、吊线、过木和垫片。矿方需提供气源。
(b)、要求风门铅直平整、不扭曲,关闭严密。
(c)、密封严密,开启灵活。
(d)、各气动元件使用正常,风门启闭灵活。
气动无压风门安装步骤:
(1)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平,以高轨面为准)。
(2)、在巷道内放置两个横木,再将门扇放上,用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(3)、立起门扇,调整左右距离,并用水平尺调平。门梁必须水平,两扇门必须在同一个垂直面内,门扇关闭严密。
(4)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置,然后按设计接通管路调试好即可。
气动无压风门开启了煤矿井下新篇章,不仅提高了采矿效率,增加了安全性,也改变了矿井下的环境。和利隆生产制作气动无压风门远销新疆,内蒙,陕西,山西,贵州等地。得到了广大客户的认可,也通过客户介绍了不少其他的新客户。好产品是值得拥有的。
