矿用风门气动闭锁装置具有结构简单实用,安全可靠,能够实现两道风门之间的互锁,是矿山井下理想的风门闭锁装置。

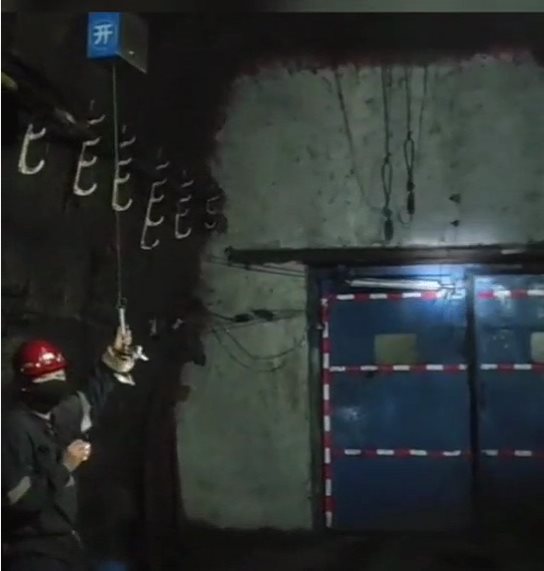

矿用风门气动闭锁装置,属于矿山井下用安全装置。包括装在两道风门之间的气动控制箱、顶杆阀、手拉阀、气动管路、气缸、弹簧活塞杆插销、锁鼻。气缸的缸体与风门连接,锁鼻安装在门框上,气缸的弹簧活塞杆插销伸出插入锁鼻;气缸的无杆腔端通过气动管路与手拉阀、气动控制箱连接,顶杆阀用气动管路通过气动控制箱与风门气缸的有杆腔端连接。本装置可以将一道风门打开的同时实现另一道风门的闭锁,一道风门完全关闭后,另一道风门才能够解锁,两道风门同时关闭后,两道风门都处于解锁状态。
