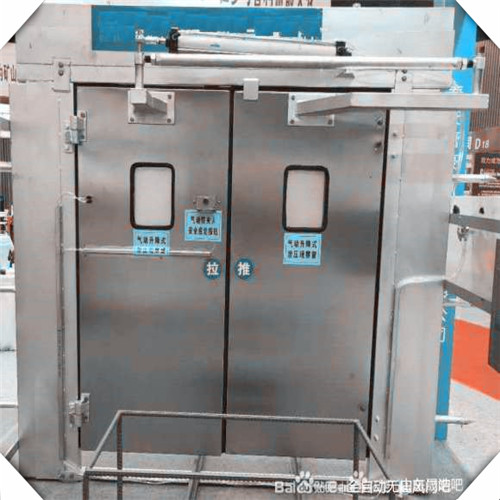

气动无压风门的气缸除水装置

2021-10-12772次

气动无压风门的气缸除水装置。背景技术在现有技术中联络巷无压风门采用气动自动开关装置,由于气缸的供气管路中常有水气凝结成水,水进入自动风门气缸体,造成风门不能正常开启,增加维护工作量、损坏气缸,这是现有技术所存在的不足之处。发明内容本实用新型的目的,就是针对现有技术所存在的不足,而提供一种用于气动无压风门的气缸除水装置,该装置在气缸的进风侧安装除水装置,用于去除气缸供气管中的水,并且有排水阀,可以及时的将水排出。

气动无压风门的气缸除水装置,包括气缸供气管,在气缸供气管上设置用于去除进气水分的水箱,在水箱的上部设置出气口,在水箱的下部设置进气口,进气口与气缸供气管连通, 出气口通过连通管与气缸连通,在水箱的底部设置排水阀。有水箱,且进气口和出气口不在一个水平位置上,这样就可以对进入的气体起到冷却作用,使得气体中的水蒸气凝结成水,流到水箱底部,有排水阀,可以将水箱中的水排出。所述的排水阀为电磁阀,这样利于控制开关。在箱体侧壁上设置三个探头,三个探头与控制电路连接,控制电路与电磁阀连接,其中上探头设置在进气口下方,下探头设置在箱体侧壁的底部,中探头设置在上探头下方。所述控制电路包括第一电阻R1,下探头通过第一电阻R1与三极管VT1的基极连接,三极管VT1的发射极接地,三极管VT1的集电极通过继电器J与电源正极连接,有二极管D1与继电器J并联,继电器J的第一常开触点J-1与电磁阀串联,中探头通过继电器J的第二常开触点J-2与电源正极连接,上探头与电源正极连接,电源负极接地。三个探头可以检测水箱中的水位,及时的排出水,避免水过多堵塞进气口或者水进入气缸供气管中。水箱的高度为h,进气口到水箱底部的距离为a,进气口与出气口的高度差为b,5a≥h,且2b≥h,b<h。这样保证了气体在水箱中的流动时间,避免过短,水蒸气没凝结,也使得进气口不能太低,使得水箱中有一定的空间用于收集水蒸气凝结的水。进气口和出气口设置在水箱的两侧,这样进一步延长气体在水箱中的时间。在排水阀上方的管路还通过手动阀与出水管连通,一旦电磁阀损坏,可以通过手动阀进行防水,电磁阀正常时,手动阀处于打开状态。由此可见,本实用新型与现有技术相比,具有实质性特点和进步,其实施的有益效果也是显而易见的。附图说明图1为本实用新型具体实施方式的结构示意图。图2为控制电路的电路图。图中,1为水箱,2为气缸供气管,3为进气口,4为出气口,5为排水阀,6为手动阀,7为上探头,8为中探头,9为下探头。具体实施方式为能清楚说明本方案的技术特点,下面通过一个具体实施方式,并结合其附图,对本方案进行阐述。通过附图可以看出,本方案的用于气动无压风门的气缸除水装置,包括气缸供气管2,在气缸供气管2上设置用于去除进气水分的水箱1,在水箱1的上部设置出气口4,在水箱1的下部设置进气口3,进气口与3气缸供气管2连通, 出气口4通过连通管与气缸连通,在水箱1的底部设置排水阀5,排水阀5为电磁阀。进气口3和出气口4设置在水箱1的两侧,在排水阀5上方的管路还通过手动阀6与出水管连通,当排水阀5故障时,可以打开手动阀6进行防水。在箱体1侧壁上设置三个探头,三个探头与控制电路连接,控制电路与电磁阀连接,其中上探头7设置在进气口3下方,下探头9设置在箱体侧壁的底部,中探头8设置在上探头7下方。电路图中,上探头用T1标识,中探头用T2标识,下探头用T3标识,电磁阀用F标识,所述控制电路包括第一电阻R1,下探头通过第一电阻R1与三极管VT1的基极连接,三极管VT1的发射极接地,三极管VT1的集电极通过继电器J与电源正极连接,有二极管D1与继电器J并联,继电器J的第一常开触点J-1与电磁阀串联,中探头通过继电器J的第二常开触点J-2与电源正极连接,上探头与电源正极连接,电源负极接地。当水箱中没水时,下探头T3为低电平,三极管VT1截止,随着水位上升,到达上探头T1时,三极管VT1导通,继电器J得电,电磁阀F打开,排出水箱中的水,随着水位降低,当水位低于中探头T2时,三极管VT1截止,继电器J失电,电磁阀断电停止放水,其中中探头T2和下探头T3的距离较近,可以设置在同一水平面上。水箱1的高度为h,进气口3到水箱1底部的距离为a,进气口3与出气口4的高度差为b,5a≥h,且2b≥h,b<h。本实施例中,水箱直径为100mm,水箱高度为70mm,进气口和出气口的高度差为40mm。这样可以保证进气口3与出气口4的高度差大于等于半个水箱的高度,使得气体中的水蒸气能够冷却
