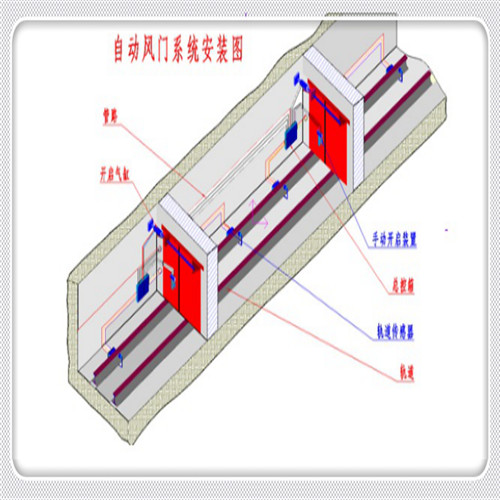

气动无压风门结构简介?

1．门体部分?门体主要有门框、门扇、平衡机构、配重及密封材料等部分组成。门框和门扇均采用钢制焊接结构，密封材料为橡胶制品。?????

2．驱动部分?每道门配有一套驱动装置，每套驱动装置配有气缸、导向轮、固定架、气动控制箱、牵引绳、气动管路等。?
3．控制部分????在每道门的两侧各配有一个红外线传感器探头，当井下人或车经过探头有效检测范围时，激发红外线接收器产生一种微弱的低频信号，该信号经过放大整形处理、限幅后输给主机，主机驱动防爆电磁阀动作，随后气缸动作，将风门打开。当人或车过后，延时时间一到，防爆电磁阀动作，随后气缸动作，风门关闭。当其中一道风门动作或打开时，由于两道风门控制部分的电气实现闭锁，另一道风门不能自动打开。?
